O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos.
Característiicas Técnicas:
Marca: Weg
Referência: RW17
Grau de proteção: IP10
Frequência: 25...400Hz

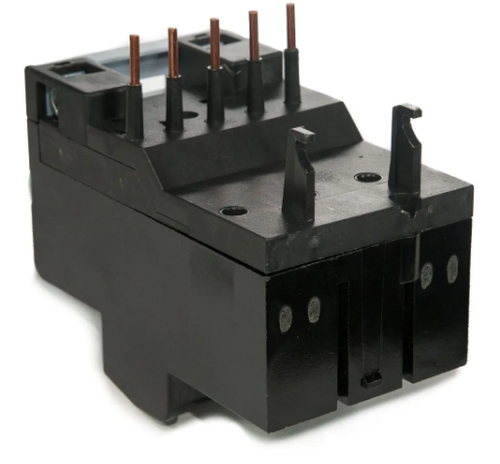

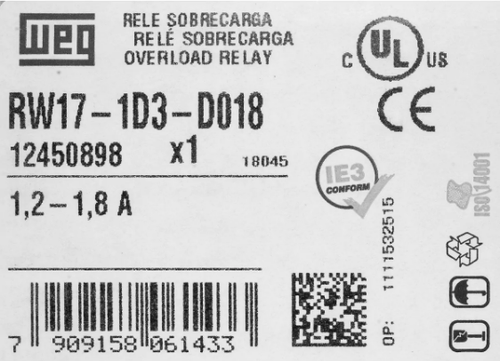

Modelo: RW17-1D3-D018
Faixa de corrente: 1,2-1,8 A
Uso em corrente contínua: Sim
Número de Contatos Principais: 3
Código do fornecedor: 12450898
Código de barras: 7909158061433
Tipo de Montagem: Montagem Direta
Tensão nominal de isolação Ui - UL, CSA: 600 V
Fusível máximo (Coordenação do Tipo 2): 6gL/gG
Frequência máxima de ciclos de manobra: 15 ops./h
Faixa de Ajuste da Corrente de Operação: 1,2-1,8A
Tensão nominal de impulso Uimp (IEC/EN 60947-1): 6 kV
Tensão Máxima de Operação dos Contatos Principais: 690V
Contatores Compatíveis Weg: CW07, CWC07 Até CWC016
Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660: 690 V
Classe de Disparo Térmico (Recomendável): Classe 10 - motores com partidas de até 10 segundos
Número de Contatos Auxiliares: 1NA - 1 contato normalmente aberto, 1NF - 1 contato normalmente fechado
Uso Indicado:
Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Informações Adicionais:
O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação. Sensibilidade Contra Falta de Fase: quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas.

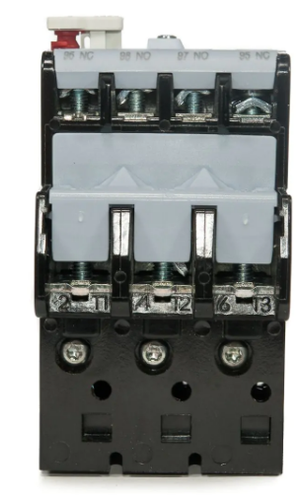

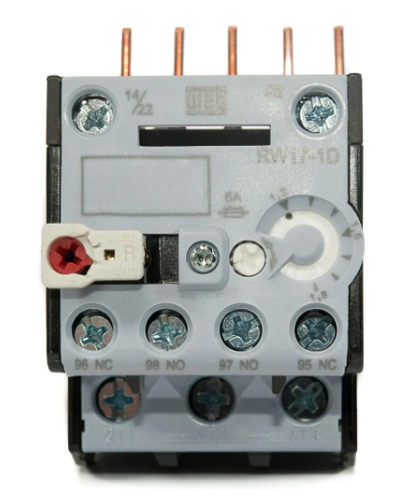

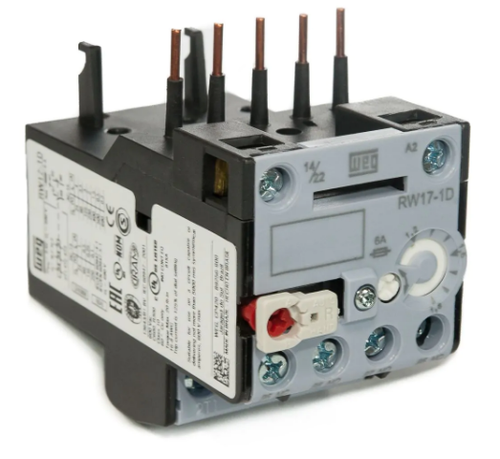

Botões de Configuração: O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida.
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida.

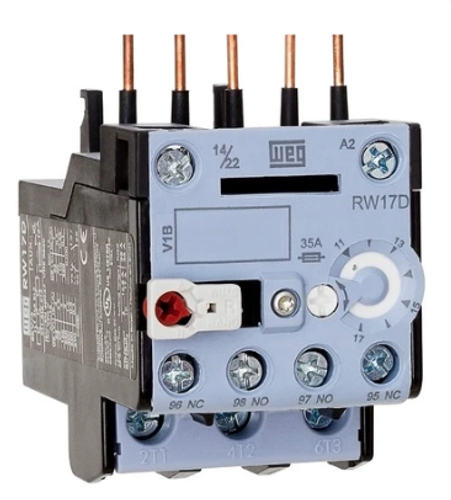

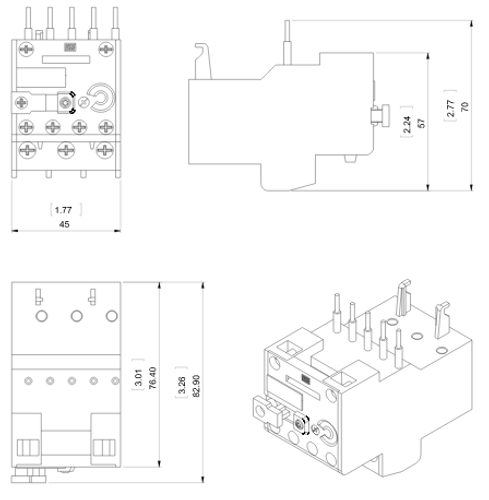

Dimensões:
Altura: 10cm
Largura: 10,8cm
Comprimento: 8cm
Peso: 167g
* Imagens Meramente Ilustrativas
