O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos.
Características Técnicas:
Marca: Weg
Código: 10452216
Grau de proteção: IP10

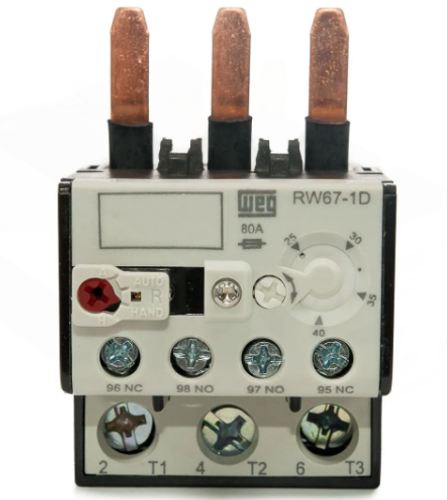

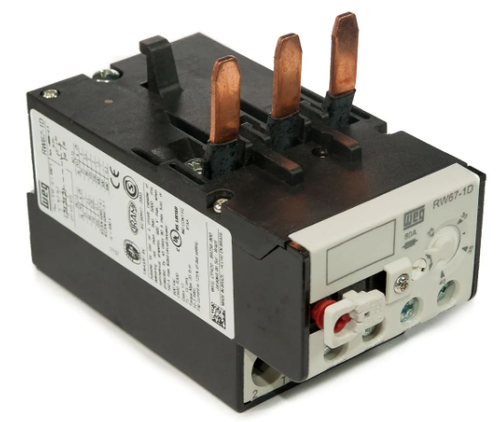

Modelo: RW67-1D3-U040
Número de Contatos Principais: 3
Código do fornecedor: 10452216

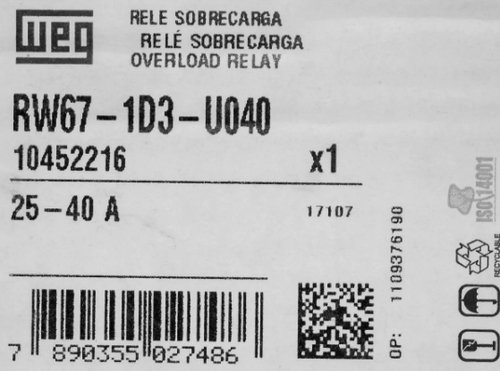

Código de barras: 7890355027486
Tipo: Partida e Proteção de Motores
Tipo de Montagem: Montagem Direta
Número de Contatos Auxiliares: 1NA e 1NF
Corrente 25A, 28A, 30A, 32A, 35A, 38A, 40A
Faixa de Ajuste da Corrente de Operação: 25-40A
Contatores Compatíveis Weg: CWM32 até CWM40
Tensão Máxima de Operação dos Contatos Principais: 690V
Classe de Disparo Térmico: Classe 10 - motores com partidas de até 10 segundos
Uso Indicado:
Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Informações Adicionais:
O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.
Sensibilidade Contra Falta de Fase: quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas
Botões de Configuração:
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida
Dimensões:
Altura: 11,8cm
Largura: 15cm
Comprimento: 17cm
Peso: 300g
*Imagens Meramente Ilustrativas
