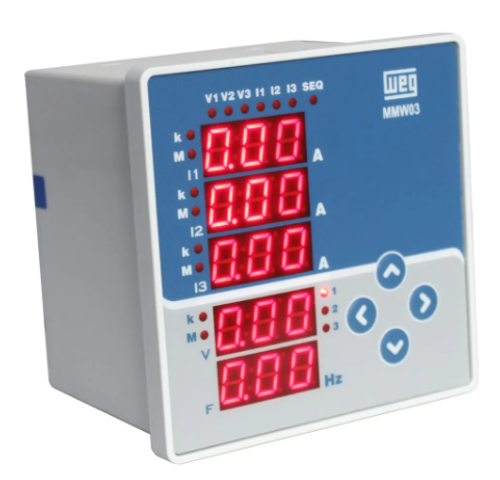

Os Multimedidores Weg, da linha MMW03, viabilizam a medição de grandezas elétricas: tensão elétrica, corrente elétrica e frequência elétrica, além de monitorar inconstâncias na rede como a falta e sequencia de fase. Fabricado com alta tecnologia, este dispositivo oferece fácil programação e a garantia de obter a otimização de processos, rapidez na identificação de problemas e consequente redução de custos dos sistemas supervisionados.
Características Técnicas:
Marca: Weg
Registro na Memória: Não
Fases de Entrada: Trifásico
Código do fornecedor: 14386964
Medição de Tarifas de Energia: Não
Local de Instalação: Porta do Painel

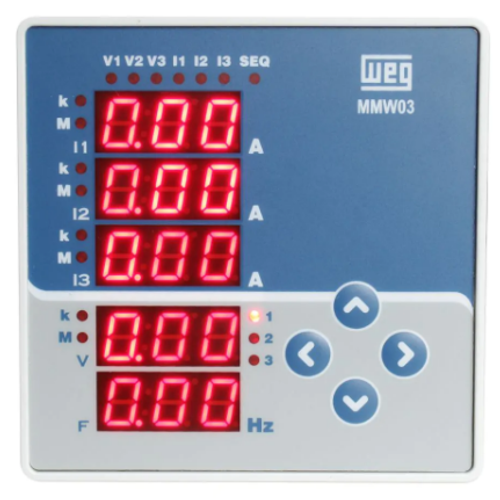

Tipo de Tela: Display de 7 segmentos
Protocolo de Comunicação: Não possui
Quantidade de Medições no Período: 256
Temperatura de Operação: -20ºC a 65ºC
Taxa de Atualização dos Dados: 1 segundo
Frequência Elétrica: Frequência Elétrica por Fase
Medição de Harmônicas (Tensão e Corrente): Não
Consumo: Menor que 6VA (CA) ou Menor que 3W (CC)
Tensão de Alimentação:85Vca a 300Vca ou 85Vcc a 300Vcc
Recursos Extras: Monitoramento de Falta e Sequência de Fase
Corrente Elétrica: Corrente Elétrica por Fase, Corrente Elétrica Total (I), Corrente Elétrica do Neutro (IN).
Informações Adicionais:
Este modelo não mantém registros de dados em memória e não possui protocolo de comunicação de dados.
Grau de proteção: Frontal (IHM): IP40, Posterior: IP20
(Existe possibilidade de tornar IP66 com acessório vendido separadamente)
Grandezas Elétricas Medidas e Recursos:
Tensão Elétrica: 300V Cat III
Tensão Elétrica Fase-Fase (L-L)
Tensão Elétrica Fase- Neutro (L-N)
Medição de Tensão Elétrica (Entrada):
Consumo: Menor que 0,1VA
Amostra do sinal entre 45-65 Hz: 12,8kHz
Faixa de Medição de Frequência: 45Hz a 65Hz
Tensão Elétrica Fase-Fase (L-L): 10Vrms a 500Vrms
Tensão Elétrica Fase- Neutro (L-N): 5Vrms a 300Vrms
Categoria de Sobretensão: 300V Cat III (Medições Trifásicas, Equipamentos Fixos: Motores Elétricos e Iluminação Comercial)

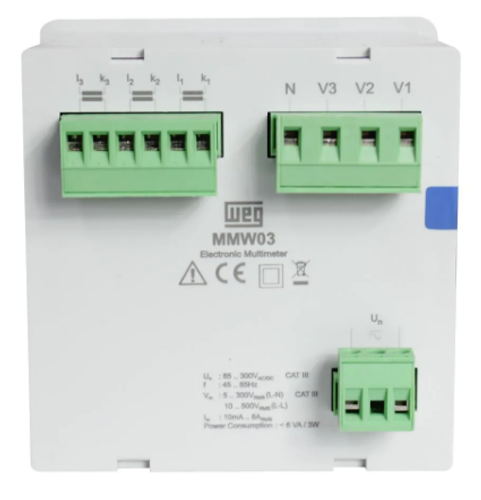

Medição de Corrente Elétrica (Entrada): Indireta com TC
Faixa de Medição: 10mA a 6A (CA)
Consumo: Menor que 0,2VA
Medição da Tensão de Surto: 2kV
Amostra do sinal entre 45-65 Hz: 12,8kHz
Sobrecarga Intermitente: 100A por 1 segundo
Categoria de Sobretensão: 300V Cat III (Medições Trifásicas, Equipamentos Fixos: Motores Elétricos e Iluminação Comercial)
