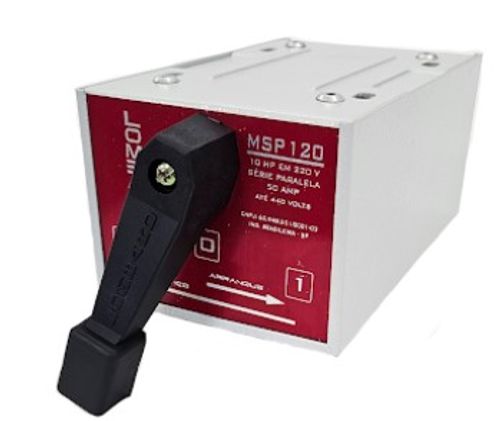

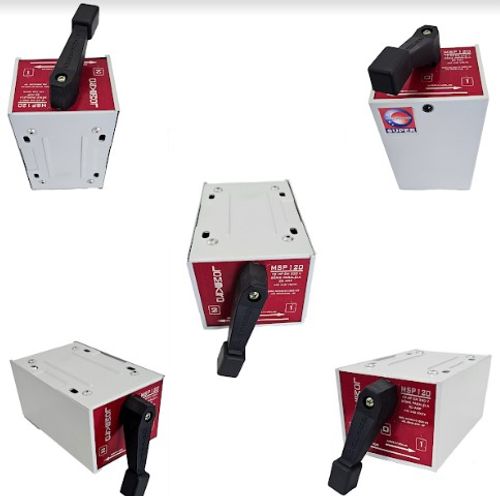

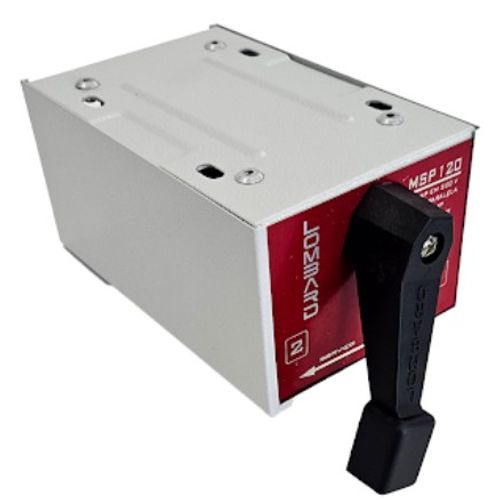

Chave Estrela Triângulo Mono Seca 10HP 50A MS120
Características Técnicas:
Marca: Lombard
Código do fornecedor: 81
Código de barras: 7897913100063
Material: Alumínio, cobre eletrlítico, ferro e aço - Termoplástico: ABS e nylon
Uso Indicado:
Guinchos, prensas viradeiras, prensas excêntricas, prensas guilhotina, máquinas operatrizes em geral, máquinas agrícolas, construção civil e outras
Utilização:
Chave de partida com tensão reduzida, que liga as diversas partes de cada enrolamento de fase do motor, inicialmente em série para partida e, depois em paralelo para o funcionamento normal.
Para partida em série-paralelo é necessário que o motor seja religável para duas tensões, a menor delas igual a da rede e a outra duas vezes maior. Este tipo de ligação exige nove terminais no motor e a tensão nominal mais comum é 220/440V, ou seja: durante a partida, o motor é ligado na configuração série até atingir sua rotação nominal e, então, faz-se a comutação para a configuração paralelo.
Neste tipo de partida o pico de corrente fica reduzido a 1/4 daquele com partida direta.
Deve-se ter presente que neste tipo de ligação, o conjugado de partida do motor também fica reduzido a 1/4 e, portanto a máquina deve partir praticamente em vazio.
São utilizadas para redução da corrente de partida dos motores monofásicos. Apartida do motor efetua-se em dois estágios: ao acionar a manopla para a posição PARTIDA as bobinas do motor conectam-se em série; após adquirir rotação suficiente leva-se a
manopla na posição SERVIÇO na qual as bobinas do motor conectam-se em paralelo, e o motor trabalha em regime normal. Por motivo de segurança a manopla não fica
travada na posição PARTIDA.
* Imagens Meramente Ilustrativas
Especificações Técnicas
| Características |
| Corrente eletrica / nominal | 50a |
| Modelo | Ms120 |
| Tensao | 220v/440v |
